Pneumatisch - mechanisch expandierende Spannköpfe

Pneumex Spannköpfe sind kostengünstige Standardversionen und kundenspezifische Sonderausführungen auf der Basis langjähriger Erfahrung im Spezialmaschinenbau.

- für achsloses Auf- und Abwickeln
- zentrischer Sitz für hohe Geschwindigkeit
  (hohe Rundlaufgenauigkeit)
- reduzierter Bedienungsaufwand
- sichere Drehmomentübertragung
- hohe Tragkraft
- grosser Druckmesserbereich von 70-100 mm

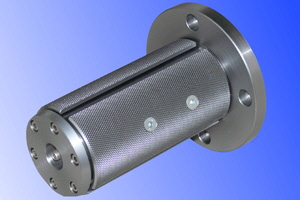

PMK Ø74 n

Spannkopf Typ PMK
Pneumatisch-mechanisch expandierend

  • zentrisch spannend
  • Expansionsbereich 74 – 79 mm
  • Be- und Entlüftung stirnseitig über Ventil

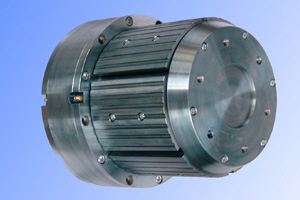

PMK Ø300

Spannkopf Typ PMK
Pneumatisch-mechanisch expandierend

  • zentrisch spannend
  • Für hohes Ballengewicht
  • Drehmomentübertragung 5000 Nm
  • Expansionsbereich 295 – 305 mm
  • Be- und Entlüftung über Ventil am
  • Kolbengehäuse
  • Spannen und Entspannen mit Druckluft

    •

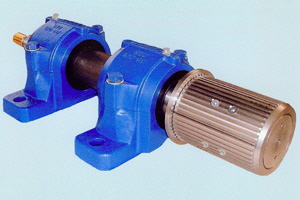

PMK mit Stehlager n

Spannkopf Typ PMK
Pneumatisch-mechanisch expandierend

  • Kpl. Einheit mit Stehlager
  • Zentrisch spannend
  • Drehmomentübertragung 400 Nm
  • Expansionsbereich 145 – 155 mm
  • Luftzufuhr über Dreheinführung am Lagerzapfen



Kundenspezifische Auslegung auf Anfrage
