Pneumex - Shaft für das Handling von Papierrollen

Spannshaft zum Aufnehmen und Bewegen von Papierrollen.

Ein Pneumex-Shaft kann für das Handling von Rollen je
nach Hülsenmaterial und Reibwert z.B.bei Papierhülsen
ca. 4,1N pro mm und pro Spannlamelle in vertikaler
Richtung aufnehmen.

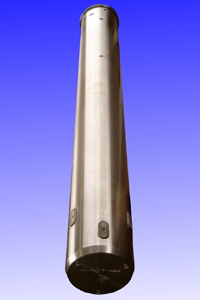

Typ MSF 1 n

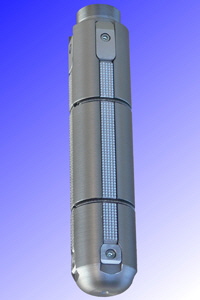

Typ HD-110-74 n

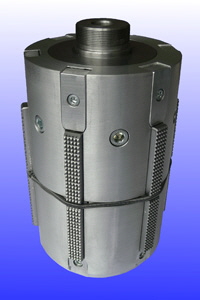

Typ HD-110-150 n

Mechanischer Spannshaft
Typ MSF

  • für Rollenhandling
  • Maximales Rollengewicht bei vertikaler Aufnahme – 500 kg
  • Spannen durch Federkraft
  • Entspannen durch Hydraulikzylinder




Pneumex-Shaft Typ HD / 110

  • Zum Einsatz an einen Rollenmanipulator
  • Anschlussgewinde M50 x 1,5
  • Shaftdurchmesser 68 mm
  • Expansionbereich Ø68 – 79 mm
  • Belüftung am Anschlusszapfen
  • Rollenaufnahme vertikal und horizontal
  • Luftzufuhr über Anschlusszapfen



Pneumex-Shaft Typ HD / 110

  • Zum Einsatz an einen Rollenmanipulator
  • Anschlussgewinde M50 x 1,5
  • Shaftdurchmesser 148 mm
  • Expansionbereich Ø148 –  159 mm
  • Belüftung am Anschlusszapfen
  • Rollenaufnahme vertikal und horizontal
  • Luftzufuhr über Anschlusszapfen




Shaft 100-ST n

Pneumex-Shaft Typ HD / 110

  • Zum Einsatz an einem Kranhaken zum vertikalen Rollentransport
  • Shaftdurchmesser 68 mm (auch größer möglich)
  • Expansionbereich Ø68 – 79 mm
  • Be-und Entlüftung : Ventil am Shaftkörper
  •
